ÖNSÖZ
Sayın Modelciler, Burutu Römorkörü herhangi bir özelliği olmayan ancak şirinliği nedeniyle yapmayı amaçladığım RC bir modeldir. Kalıbı Sayın Mehmet Bey tarafından yapılmış, bu kalıptan polyester döküm yapılarak elde edilen bir gövdeye sahiptir. Güverte ve üstü modelci tarafından yapılacaktır. Avrupa çizimi olan bu tekne daha sonra bir kişi tarafından Türkçeye çevirilerek piyasaya sürülmüştür. Gemi Nijeryada halen yüzmektedir. Burutu ve Bajima olmak üzere iki kardeştirler. Orijinal rengi yeşil olmakla birlikte tarafımdan su üstü bölümü siyaha boyanmıştır. Güverte yine yeşil olarak boyanmıştır.

BURUTU

Merhaba Sayın Modelciler,

Bu modelimiz bir grup çalışması olarak programlanmış ancak benim rahatsızlığım ve ameliyatım sebebi ile yapım aşaması hemen başlayamamıştır. Bir forum grubunda yapılması amaçlanan bu modelimiz bazı modelcilerin beceriksizliği nedeniyle çiçek saksısı olarak kullanılmaya başlanmış bende bu nedenle Brutu Römorkörünü çiçek saksısı olarak isimlendirip bu şekilde devam ettim. Bilgilerinize sunulur, yazı içinde çiçek saksısı sıfatını kullandığımda sizler onu Brutu römorkörü olarak kabul edin.

Sayın modelciler bu gemimizin planı bana avrupadan gelmişti ancak yapımını daha sonra diye diye unutup gittim. Bir ağabeyimizin bu modeli kalıp haline getirip çalışması sayesinde bende yapmaya başladım ve bunu forum sayfasında yazdığımda yaklaşık 10 kişi bizde yapalım dediler. Bende bu kalıptan döküm yaptırarak kargo ile hepsine yolladım yapanlar yapıp yüzdürdüler ama bazıları dediğim gibi saksı yaptılar bu onların sorunu olduğu için başka yorum yapmayacağım.

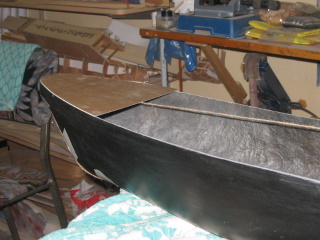

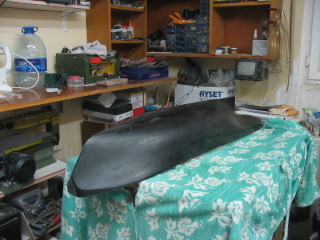

Kalıbı polyester döküm gövde 220 zımpara ile temizlendi
daha sonra

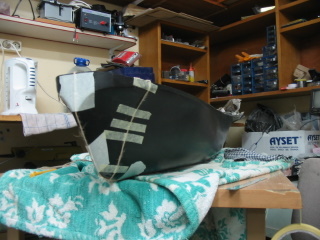

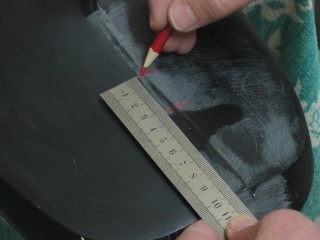

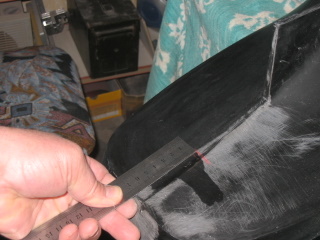

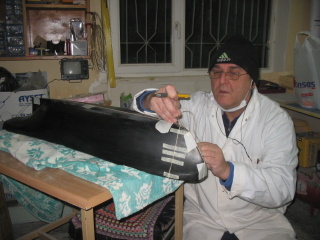

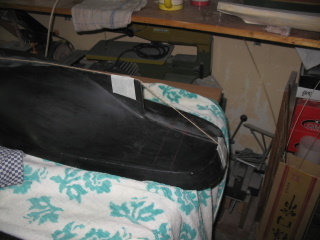

Dümen ve şaft yerleri markalanıyor

 Bu işlem çok önemli dikkatli olmak ve defalarca ölçmek lazım

 Eğer yanlış bir ölçüm yaparsak açtığımız deliklerden dönüş olamaz

 Başta bulunan çıpa loça delikleri içind aynı hazırlık yapılıyor burada
güverteye açılacak delikleri de ayarlamamız lazım

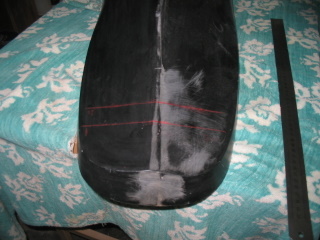

 Orta çizgi tespiti yapılıp deliklerin yerleri markalandı

 Çalışmalar defalarca kontrol edildi

 Kontrola devam

Loça ve diğer yerler tamamlandı

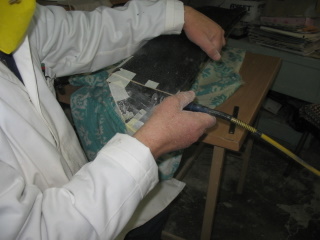

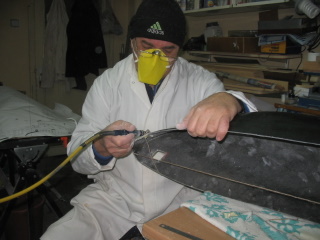

Polyester olunca işlemler biraz uzun fiber yardımı
ile kesileek

Kesime devam ediyoruz

 Birince delik açıldı sırada diğeri var

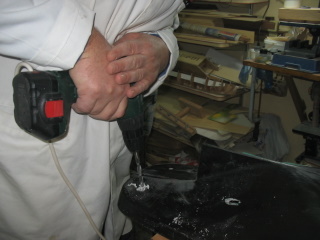

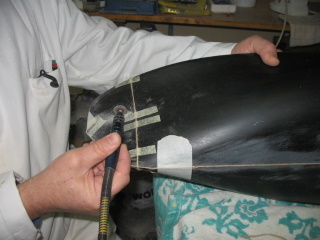

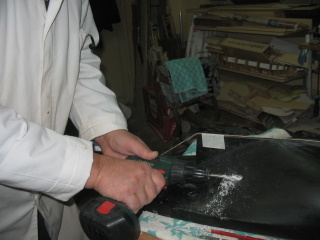

 Şaft çıkışları deliniyor

 Önce ince uçla delinan yer daha sonra genişletiliyor

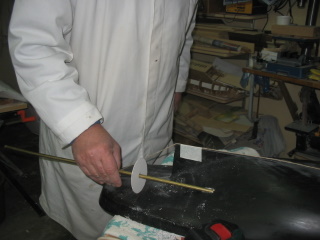

 Şaft ve temsili uskur yerine koyulup kontrol ediliyor

 Şaft tamam şimdi sıra dümende

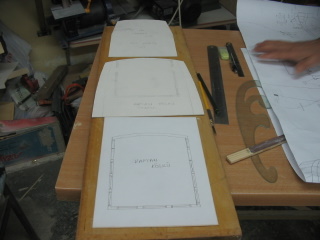

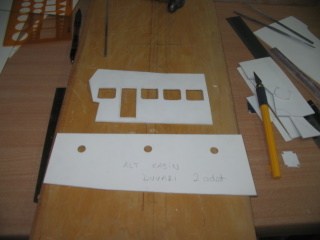

Bina şablonları kesiliyor

 Binaların kesimine başlandı

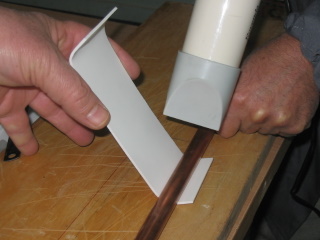

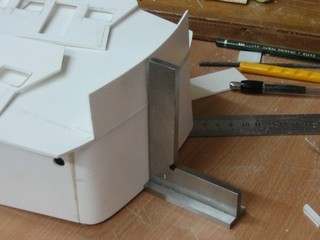

 Alt binanın eğimli bölümü kuvvetli sıcak hava ve
bir metal boru ile yapılıyor

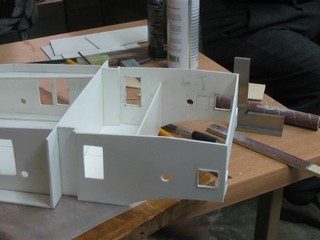

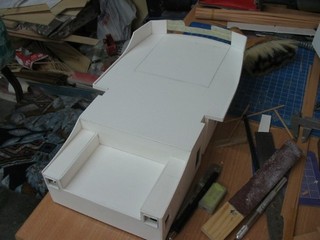

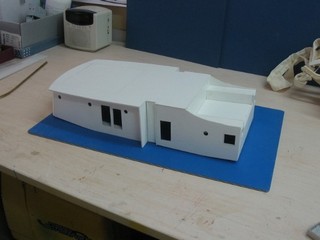

 Alt bina yapıştırılıp kontrolu yapıldı



 Cam ve kapı çerçeveleri yapılıyor

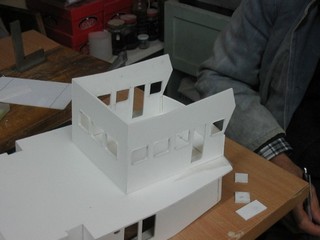

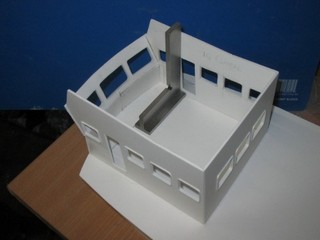

Üst bina panelleri kontrol ediliyor

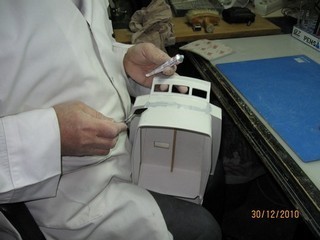

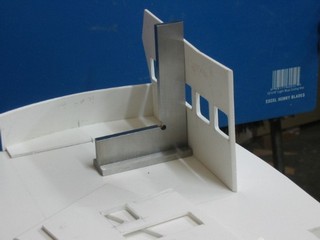

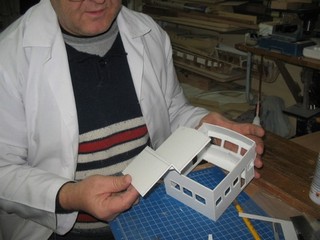

 Paneller tek tek kontrol edilip yapıştırılıyor

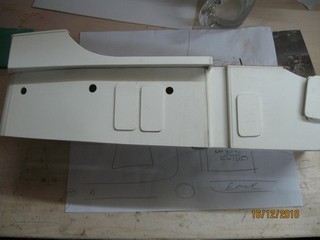

 Arka ve yan paneller tamamlandı

 Camlar ve kapıların çerçeveleri yapıldı

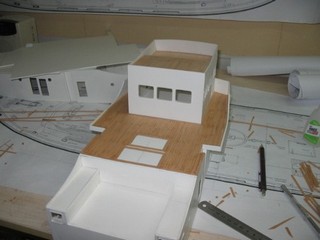

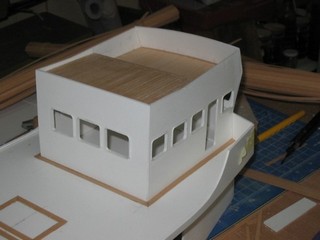

 Tavan kaplaması yapıldı ve kontrol ediliyor

 Her şey yerinde

 Şimdi diğer aneller yapılacak

 Yan küpeşte panelleri yapıldı

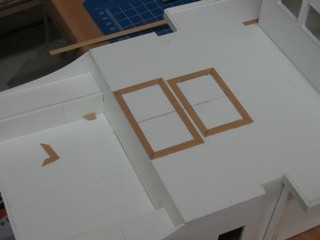

 Güverte kaplamalarının yapımına başlandı.
önce bina noktaları işaretlendi

 İşaretlenen yerler

 Tavan kaplanası bitti

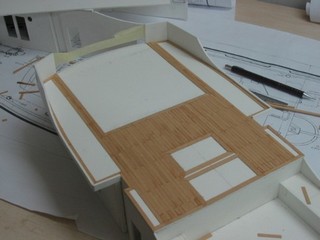

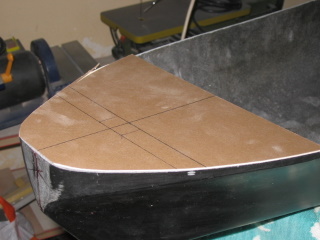

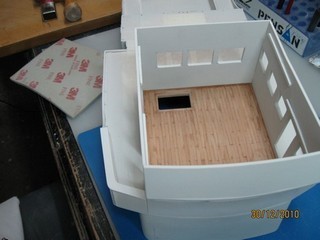

 Güverte kaplaması yapılıyor

 Kaplama işimiz bitti

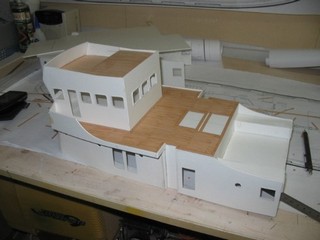

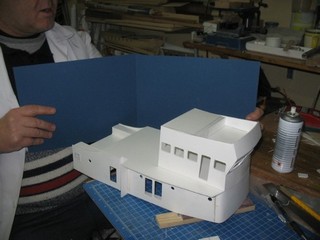

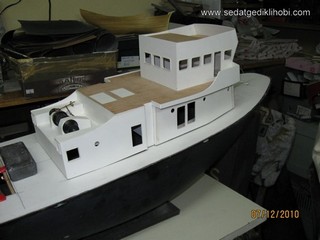

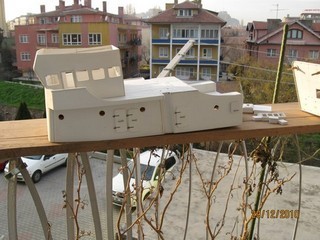

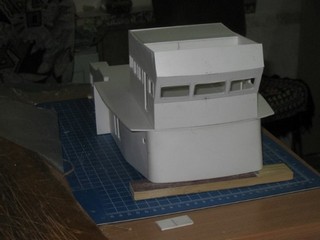

 Alt ve üst bina görünümü

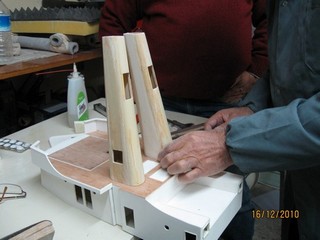

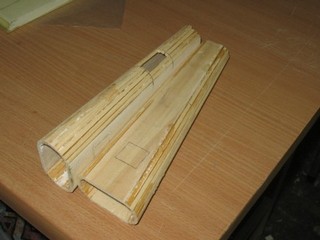

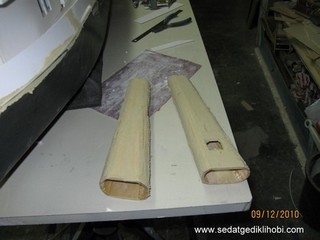

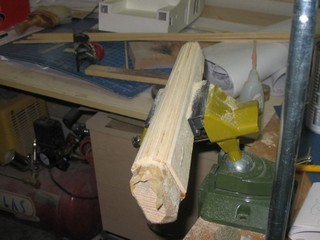

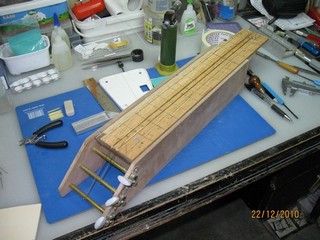

 Baca kalıbı yapıldı üstü çıta ile sarılıp zımparaya hazırlanıyor

 Kaba zımparası yapılan baca bakım ve egzost çıkış delikleri açıldı

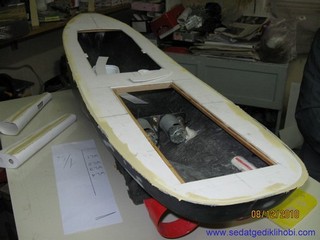

 Geminin güvertesi kesilip yerine epoksi ile yapıştırıldı

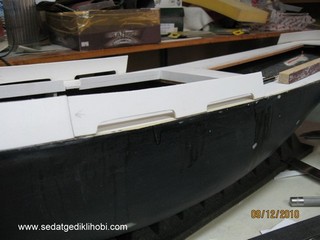

 Küpeştelerin yapımına başlandı

 Görünüm

Görünüm

 Uskur kovanları yerlerine yapıştırıldı

Epoksi uygulamasından sonra ek yerleri macunlanıyor

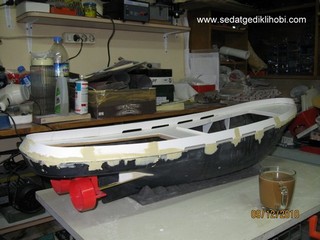

 Birleşim noktaları macunlanan gemimiz

Zımparalanarak temizleniyor macun tozundan
korununuz ve en azından bir tülbent sarın

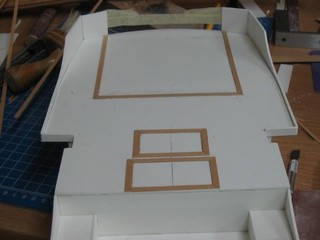

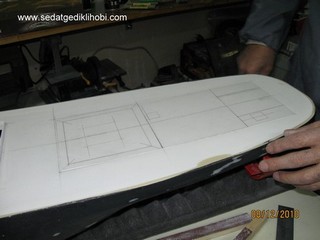

 Güverte üstü binaların ve kapakların yerleri markalandı

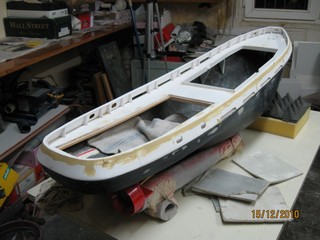

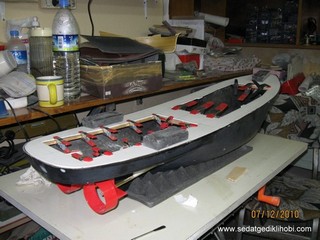

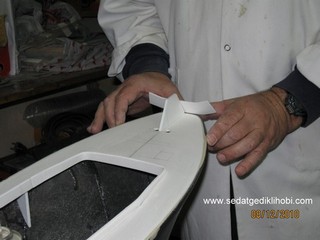

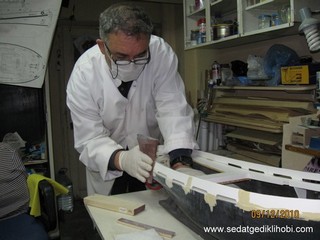

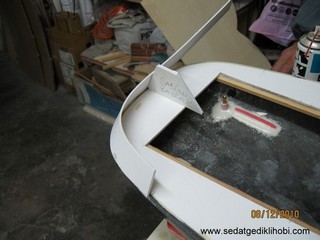

 Küpeşteler yapıştırılıyor

 En zor kısmı önce yapıldı

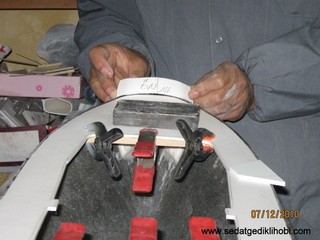

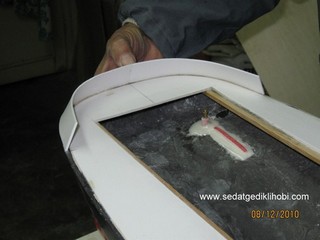

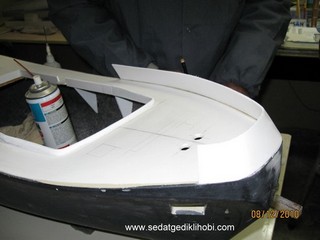

 Baş küpeşte yapıştırılıyor

 Küpeşteler

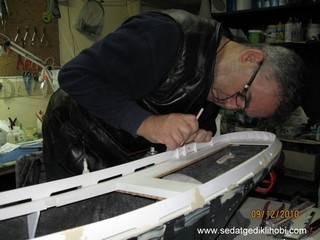

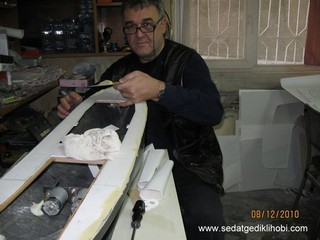

 Macunlanıp zımpara ile düzeltiliyor elimdeki zımpara
3M FİNE sünger zımparadır.

 Bu günün biten bölümü

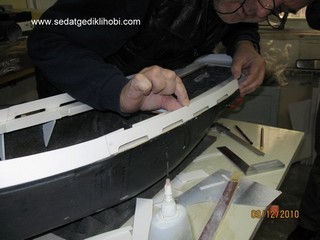

 Şimdi yan küpeşteler yapılıyor

 Su tahliye delikleri olan yan parça

 Diğer tarafı da yapıldı

 Macun ve zımparaya devam

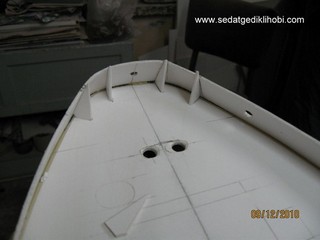

 Küpeşte destekleri yapılıyor, küpeştedeki halat
delikleri, güvertede baba delikleri açıldı



 Zımparaya hazırlık için destekler yapılıyor

 Bacalar macunlandı

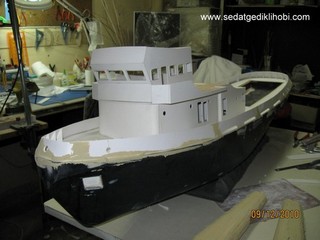

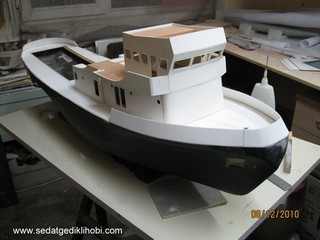

 Gemimiz yavaş yavaş şekilleniyor.

RC olacağı için iç bölümlerdeki işlemleride yapıyoruz
motor ve devir düşürücüler montelendi

 Binalardaki ince işler yapılıyor

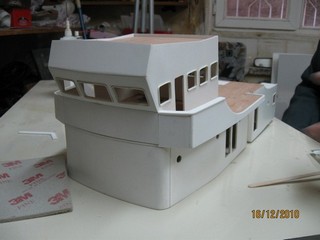

 Binalardan görünüm

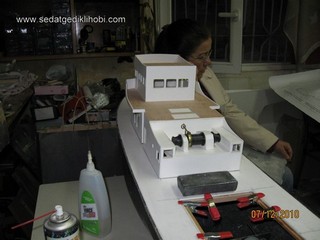

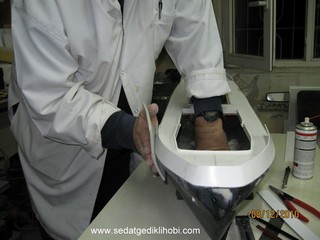

 Binalar yerlerine alıştırılıyor

 baca üstü platform yapıştırılıyor üstteki kurşun
külçesi olup 1 kilodur

 Gün sonu yorgunluk atıyoruz

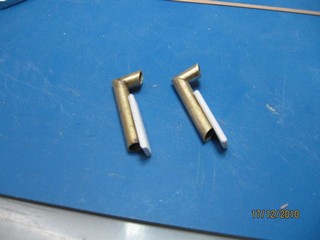

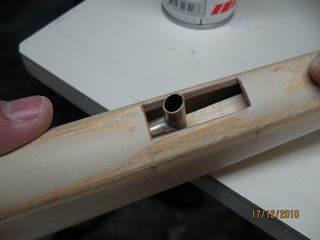

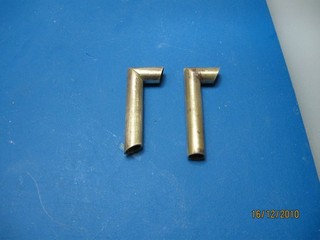

Pirinç borudan yapılan egzostlar

 Baca bakm kapağı

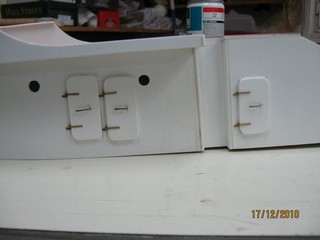

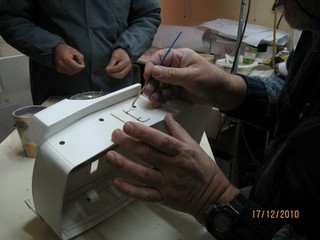

 Alt bina kapıları kesildi

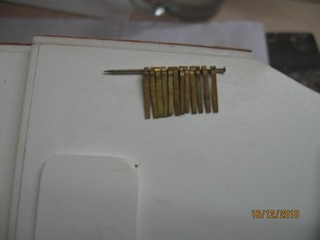

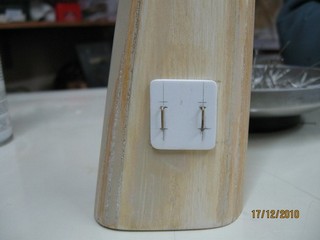

Pirinçten yapılan menteşelerimiz

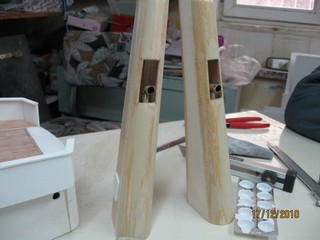

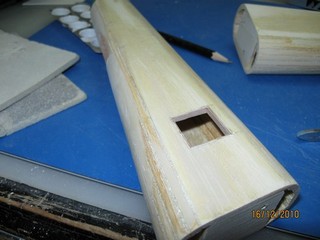

 Baca bakım kapakları kesildi

Egzostlar bacaya yapıştırılacak

 Yerine yapıştırılan egzost boruları

 Bacalardan görünüm

 Kapılar ve menteşeler

 Kapıların menteşeleri yapılıyor

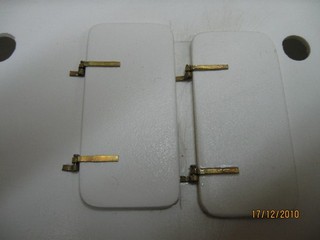

 Kapı, menteşeler ve kapı kolları yapıldı

 Baca bakım kapak kolları yapıldı

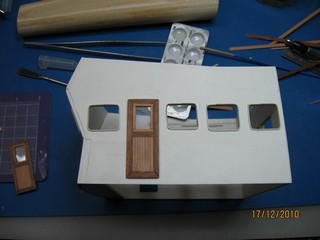

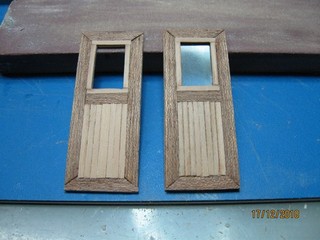

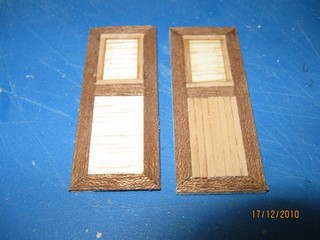

Kaptan köşkü kapıları yapılıyor

 Kapılar ve camları yapıldı

Kapı yerinde kontrol ediliyor

 Yangın toplarına su götüren borular

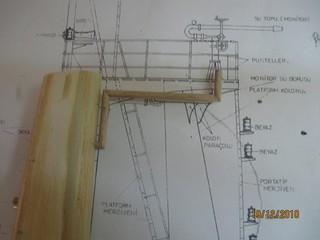

 Plan üzerinden kontrol

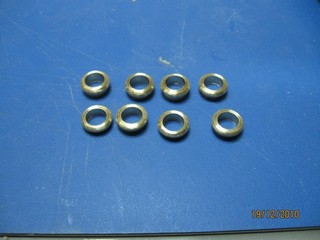

 Lumboz camları

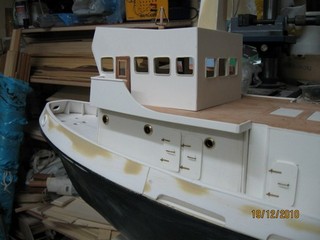

 Lumboz camları montelendi

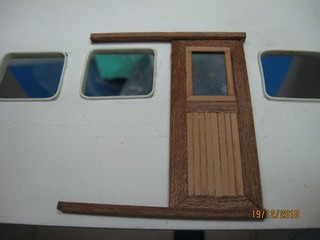

 Sürgülü kapı ayarlaması yapılıyor

 Metal malzemelerin yapımına başlandı

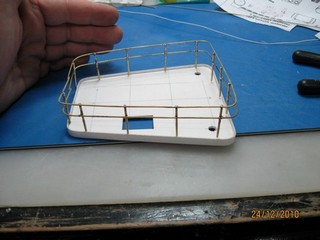

 Üst platforma çıkış merdiveni

 Alt güverteden yan çıkış merdivenleri

 Merdivenlerden görünüm

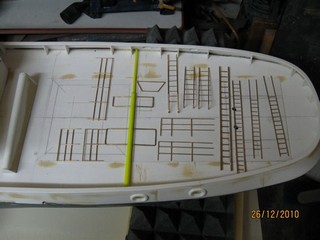

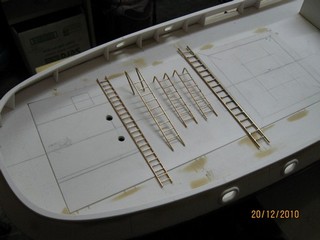

 Tüm merdivenler

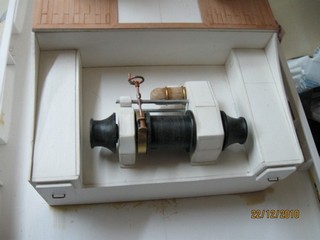

 Arka ana ırgat

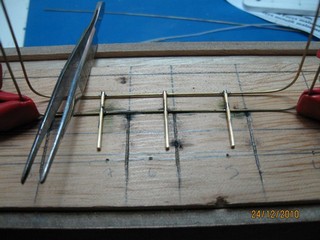

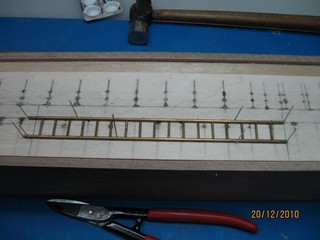

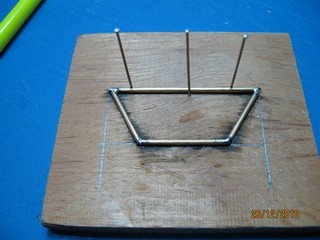

Punteller yapılıyor

 Yapımı süren punteller

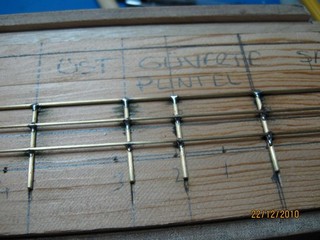

 Üst platform puntelleri

 Üst platform puntelleri bitti

Punteller yerlerine alıştırılıyor

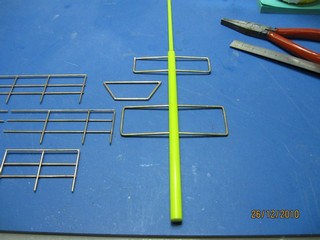

 Direklere ait metal parçalar

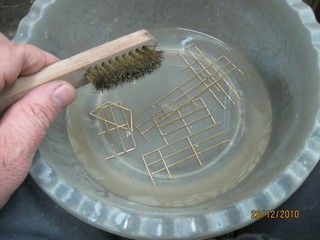

 Tüm metal malzemeler deterjanlı su ile
ve tel fırça ile temizleniyor

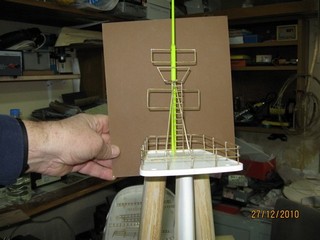

 Direk metal işleri kontrol ediliyor

 Gemiye ait tüm metal işler

Görünüm

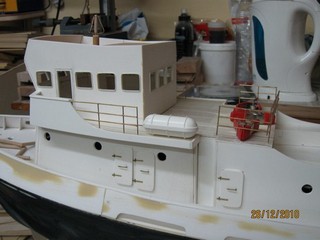

 Parçaların yerleştirilmesi



 Boyaya hazırlık yapılıyor önce gövde su zımparası ile iyice düzeltildi

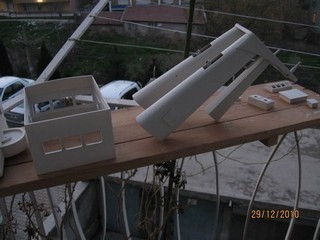

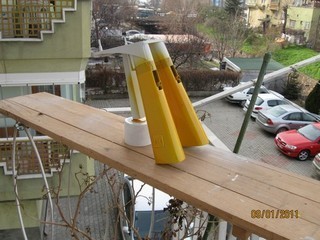

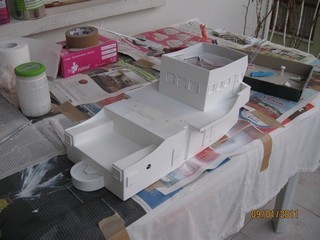

 Önce binalar beyaza boyanacak

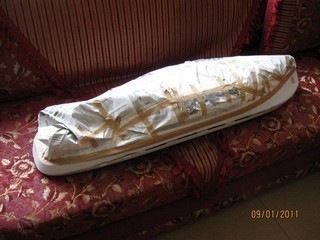

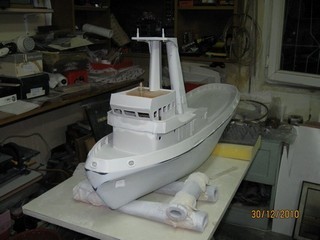

 Hazırlıklar tamam

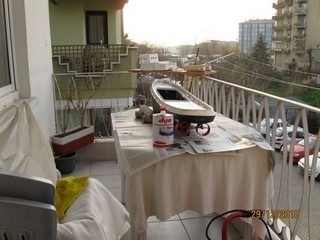

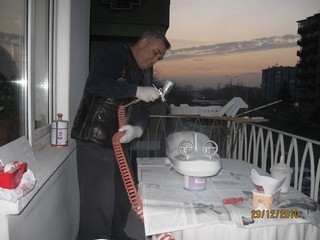

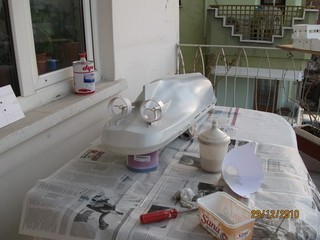

 Tekne astarlanıyor Astar Boyamız AKZO NOBEL markadır

 En az 3 - 4 kat astar atılması lazım

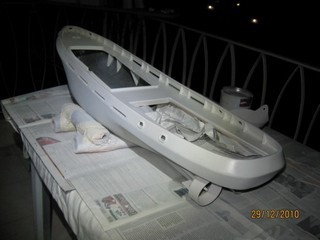

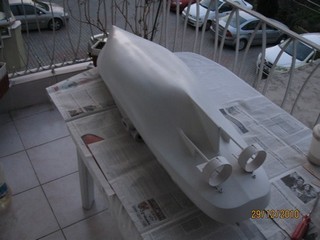

 Astarı işi biten gövde

 Binalarda tamamlandı

Güvertenin astarı da bitti

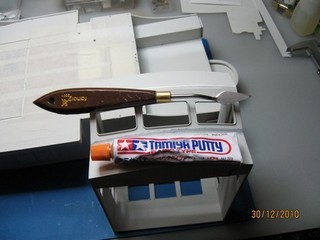

 Şimdi sırada hatalı yerlerin tespiti var. Ben burada
plastik modelcilerin kullandığı Tamiya marka Putty kullanıyorum

 Kontrol edilen parçalar

 Birkaç yerde tespit edilen hatalı yerler macunlandı

 Gemimizin zımparasını yapıyoruz bu zımpara su ile yapılmaktadır.

Sıra boyamaya geldi

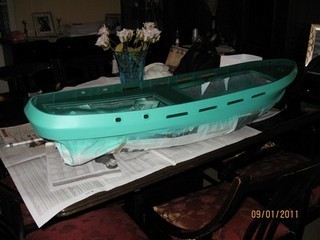

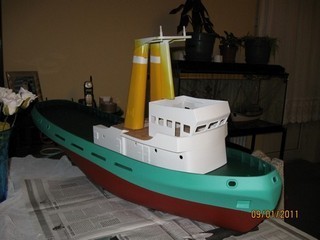

 Bu geminin aslı açık yeşil o nedenle bende yeşile boyayacağım.

Bacalar sarıya boyandı

 Binalar beyaza boyandı

 Güverte rengi bu olacak

Gemimizdeki boya işi tamam

Resim tüm yazışma gruplarına yollandı ortak görüş
bizim römorkörlerimiz gibi siyah olması

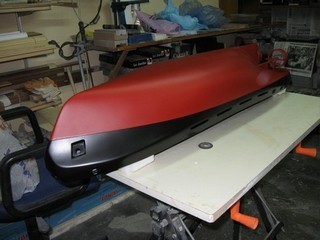

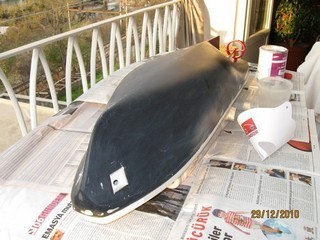

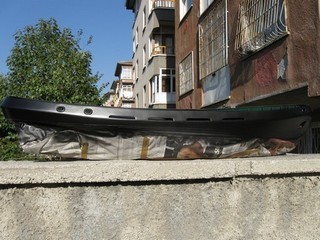

 Ben genel görüşe karşı gelemem o nedenle hemen siyaha
boyandı ama yakıştı

 Maskeleri söküyorum

 EEEE demekki ortak görüşe uymak gerekiyormuş

 Şİmdi sıra tüm sistemin montesinde
gemimiz bitti
