Gazi Alemdar Vapuru



ÖNSÖZ
Gazi Alemdar, bu ünvanı hak eden kahraman gemilerimizden biridir. Karadenizde gösterdiği yararlılıklar saymakla bitmez. Batum limanında aldığı silahları karadenizdeki limanlara indirmiş bu silahları Anadoluya dağıtarak Kurtuluş savaşının kazanılmasında büyük yararlılık göstermiştir. Düşman devletlerin batırılması için karadenize pek çok savaş gemisi göndermesine rağmen görevini sürdürmüştür.

GAZİ ALEMDAR VAPURU
1898'de Danimarka Helsingör 'de, Helsingörs Jernsk & Msk tezgahlarında buharlı kurtarma gemisi olarak inşa edilmişti. 362 gros, 92 net tonluktu. Teknesi galvanizli saçtandı. Uzunluğu 49,5 metre. genişliği 8 metre. su kesimi 4 metre idi. 510 beygir gücünde tripil buhar makinesi vardı. Tek uskurluydu. Bir Danimarka şirketi tarafından kapitülasyonların sağladığı haklarla Marmara'da kurtarma gemisi olarak çalışıyordu. Birinci Dünya Savaşı'na girildiği zaman Çanakkale Boğazı'ndan dışarı çıkamayınca Osmanlı hükümeti tarafından el konuldu, limanda çalıştırılmaya başlandı. Sonra çarkçıbaşısı tarafından gizlice Karadeniz Ereğlisi'ne kaçırıldı. Artık Anadolu hükümetinin emrindeydi. Kurtuluş savaşı yıllarında Türk denizcileri onunla büyük işler başardılar. Daha sonra Türkiye Seyr-i Sefain İdaresinin filosunda yer aldı. 1952'de iki kazanı da yenilendiyse de 1954'te hizmet dışı bırakıldı 1960'da petrol tankeri dubası oldu. 1982 de hurdaya gitti.

PLANIN BELİRLENMESİ VE MALZEMELERİN HAZIRLANMASI

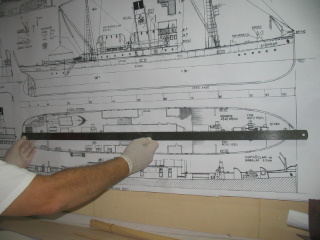

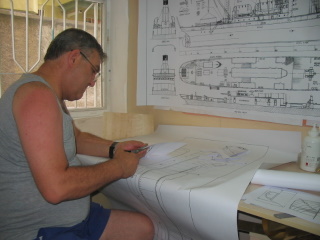

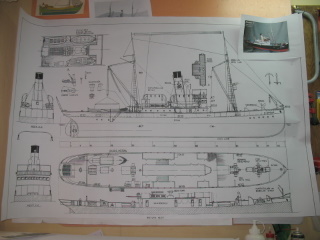

Yapımına başladığım Geminin planı Sayın Cemil Akçe'nin çizimidir.

Ölçeği 1/100 olan çizimi 1/50 ölçeğe yükselttim

 Bu nedenle geminin boyu yaklaşık 1 metreye yükseldi

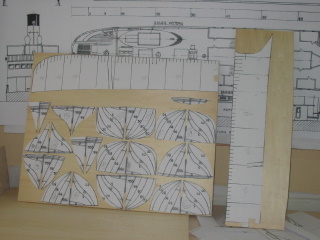

Önce fotokopi ile postaları çoğaltıp tek tek kestim

Saha sonra 6 mm kontra üzerine yapıştırdım

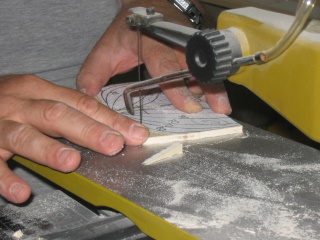

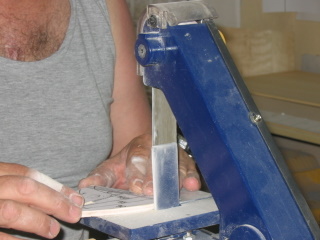

Dekupajda testim

Kenarlarını şerit zımparada temizledim

Omurgaya geçici olarak dizdim ve hataları bir kenara not ettim

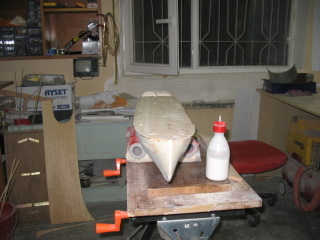

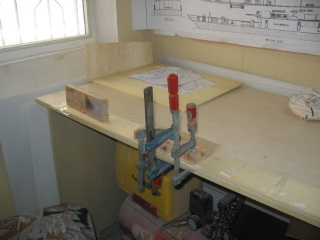

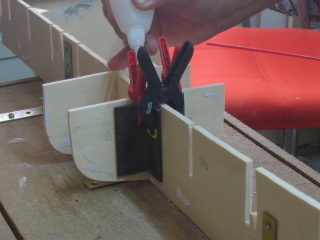

Omurgayı kuvvetli bir tutkal ile yapıştırıp işkence ile sabitledim
ve donması için bir gece bıraktım.

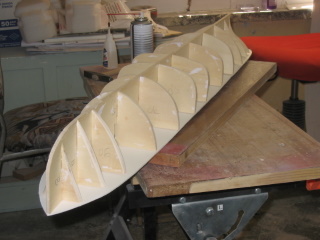

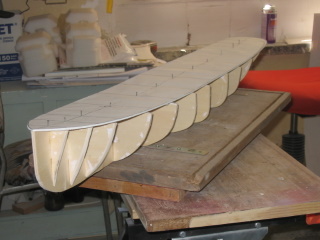

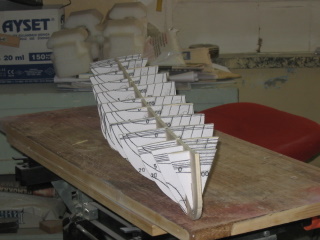

Gece kuruyan omurga üzerine postaları dizerek kontrol ettim.

Güverteyi yerine toplu iğnelerle geçici olarak sabitledim

Bu sayede hataları daha net görme imkanını buldum.

Hakalı olan dostayı kendi geliştirdiğim bir yöntemle
küçükse büyütebilme, büyükse küçültebilme
(bu sistemi size daha sonra resimlerle anlatacağım)
sayesinde gereken duruma getirdim.

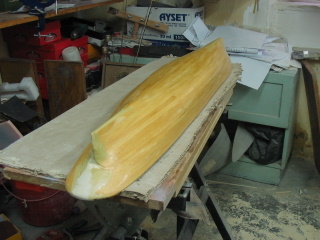

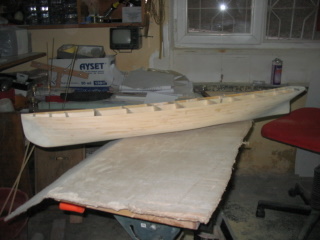

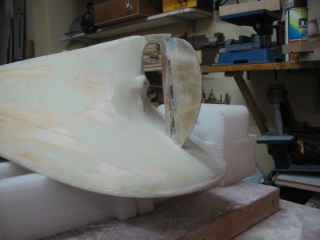

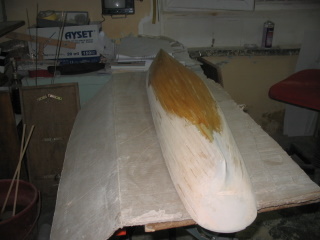

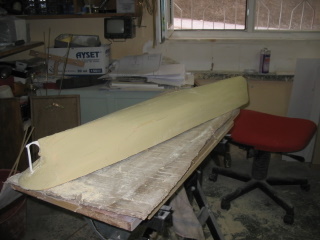

Kaba zımparasını yapıp, içine mikrotalaş uyguladım

Deniz tutkalı uygulamasına hazır hale getirdim

Deniz tutkalı uyguladım tinerle silip macuna hazır
hale getirdim.

Macuan hazıe teknemi uskur korumasını mukavvadan hazırladım
ve macunu ondan sonra attım ki aslı yerine geldiğinde tam olsun

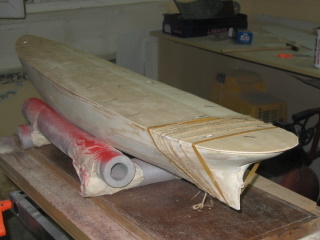

Macun zımparalanıp astar boyaya hazırlandı.

Zımpara kontrol edilip hatalı noktalar tespit edildi

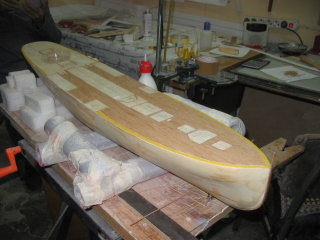

Güverte yerine özel bir yapıştırıcı ile yapıştırıldı
kullandığım yapıştırıcı 15 dakikalık epoksidir

Bu yapıştırıcı iki sıvıdan oluşuyor eşit miktarda karıştırılan
Resin ve Hardener iyice karıştırılıp yerine sürülüyor bu
aşamadan sonra size yaklaşık 10 dakika çalışma süresi
kalıyor bu zaman içinde tüm işinizi bitirmeniz gerekiyor

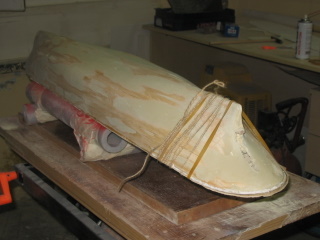

Epoksi sürülen yüzeyleri sabit tutmanın en kolay yolu
lastiklerle ve ip sararak yapılmasıdır. Eğer yapıştırıcı
elinize sürülmüşse hiç telaş etmeyin alkol veya kolonya
ile silebilirsiniz yeterki yere veya elbisenize damlatmayın

Epoksi her ne kadar 15 dakikada donsa da tam donması için
bir gün bırakın. Donan teknemizin dış kısımlarını

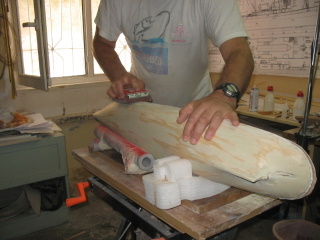

zımpara ile temizliyoruz.

Zımparası biten teknemize uskur koruması ve dümen palası
hazırlığına başlıyoruz.

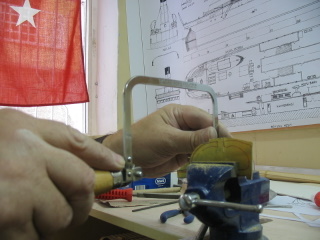

Uskur koruması ve dümen palası 2 mm pirinç levhadan
kesiliyor

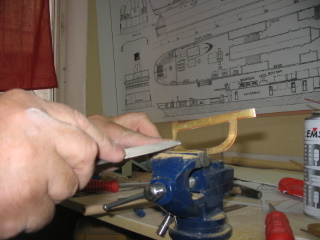

Kesilen koruma eğe ile temizleniyor

Pala ile koruma gümüş kaynağı ile menteşeleri
birleştirildi.

Her iki parça, yerine montelendi ve gereken macun
işlemini yaptık.

Omurga da yapıştırıldı

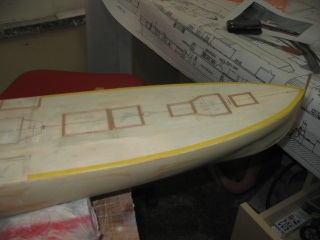

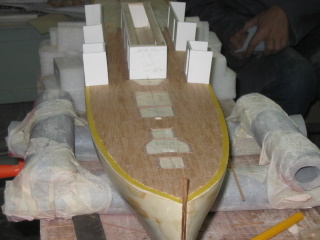

Şimdi sırada güverte üstü binaların yerleri markalanıyor

Markalanan bina yerleri

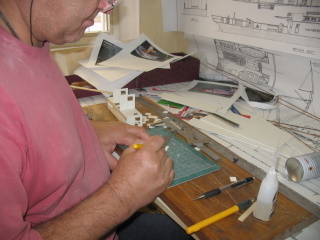

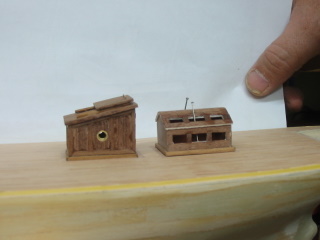

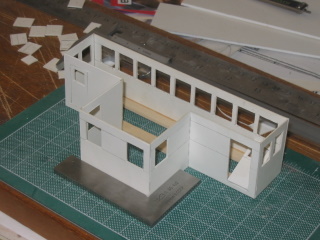

Binaların yapımına başlıyoruz. Önce çizimlerini yapıyoruz

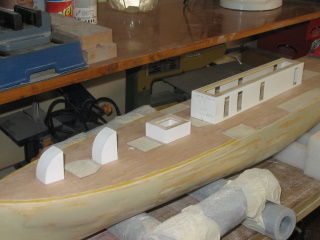

Çizimi biten parçalar kesiliyor ve yerlerine alıştırılıyor

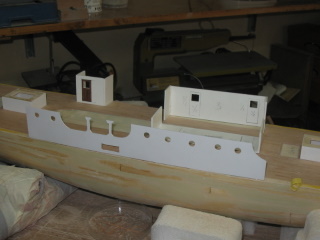

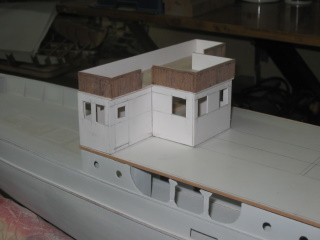

Orta bina bitti sancak yan kaplama hazırlandı

Yapımı bten parçalar yerine alıştırıldı

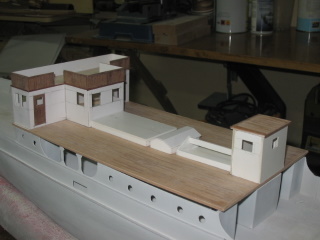

Binalardan görünüm

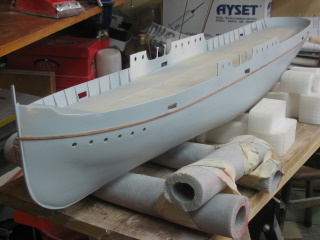

7 günlük çalışmanın sonunda halim.

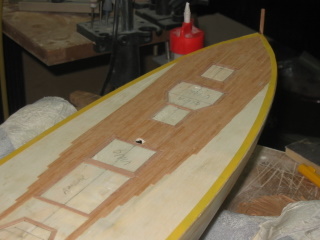

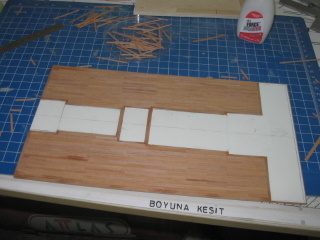

Sırada güvertenin kaplanması var

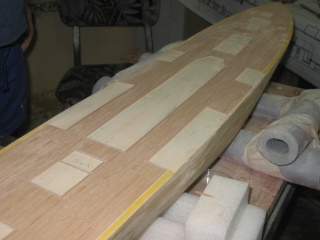

Kaplaması biten bölümler

Kaplamalardan görünüm

Kaplama işlemi bitti ve binalar yerine koyuldu

Kalan yeride hemen bitirdik.

Güvertenin zımparası yapılıyor

Düzeltilen güverte

Binaların yerleri kontrol ediliyor

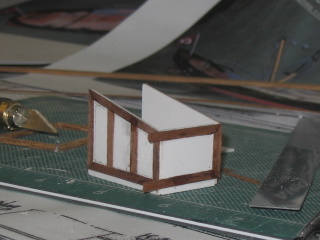

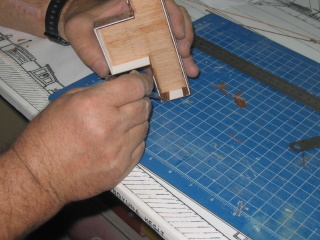

Kaplanması gereken parçalar kaplanıyor.

Köprü üstü binalar için hazırlık yapılıyor

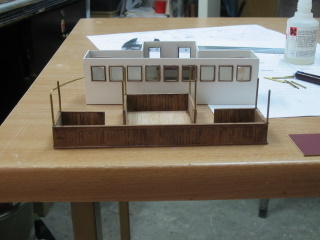

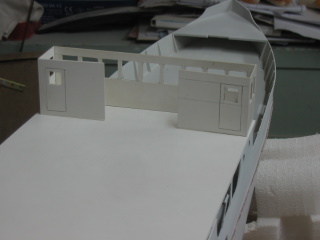

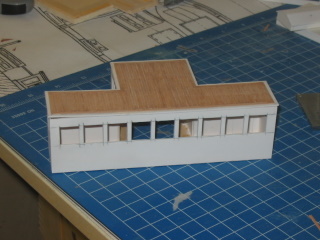

Bina yapımına devam ediyoruz

Kaplanması biten parçalar

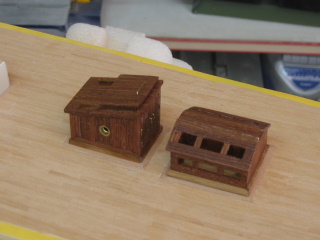

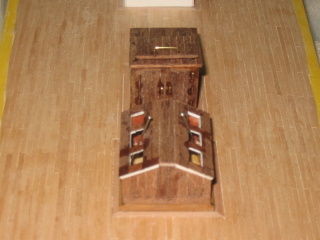

Havalandırma ve ışıklık ile alt bölüme inilecek merdiveni
koruyan sürgülü kabin

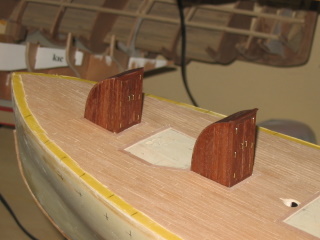

Ön alt kamaralara iniş kabini ve zincir odası girişi

Bu gemimizde oldukça fazla kapı var, 14 alt bina
3 üst binalar çin kapılar yapılacak

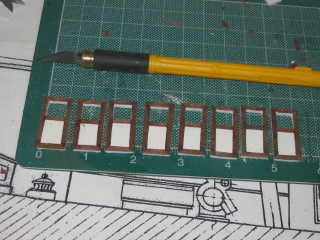

Kapılar kesildi ve hemen kaplanmasına başlandı

Kaplaması biten kapılar

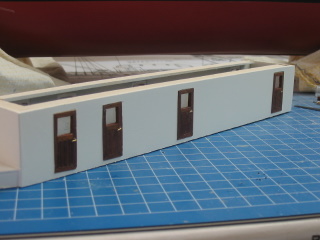

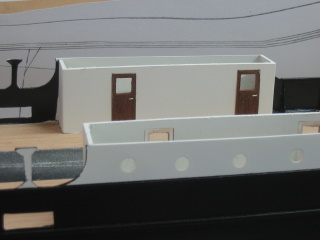

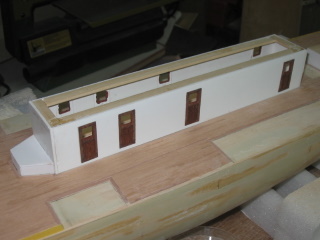

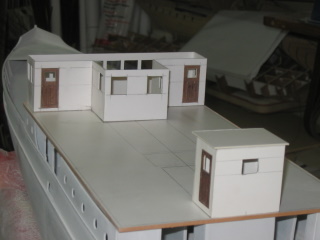

Kapılar yerlerine alıştırılıyor

Yan kabin kapıları da yapıldı

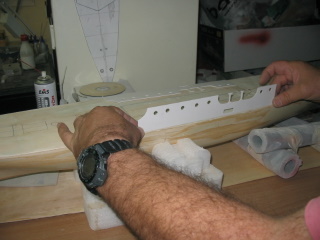

Yan kaplamalar yerlerine yapıştırıldı

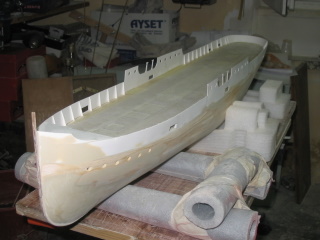

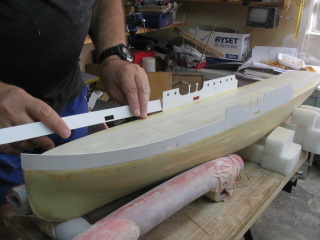

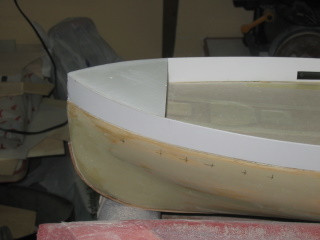

Küpeşteler yerlerine yapıştırılıyor

En zor yere geldik kıç parça

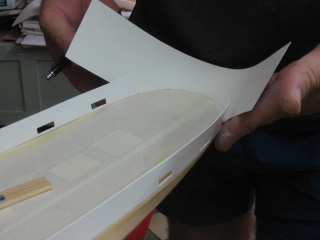

Şablonu hazırlanıyor

Hazırlanan şablon kesildi ve yerine yapıştırıldı

Baş bölüm yapıldı

Omurga çıktısı yerine yapıştırılıp küpeşteler desteklendi

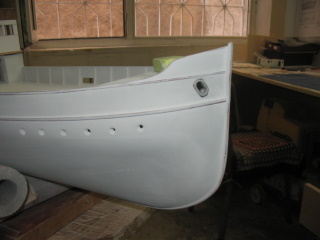

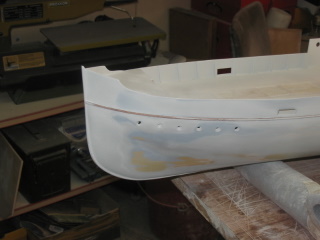

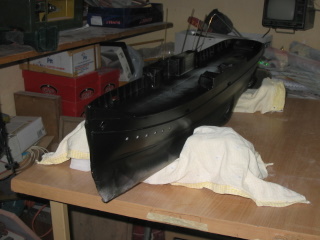

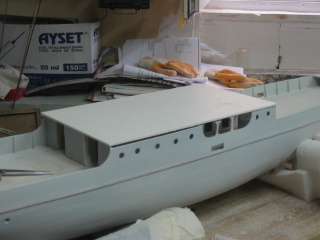

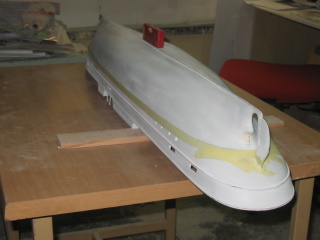

Astar boyası atılıp hatalar kontrol edildi

Rampa şeritleri yapıştırıldı

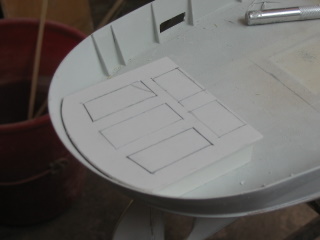

Alt bina tavanı yerine alıştırıldı

Kıç bölümdeki dümen mekanizması kabini yapılıyor

Kabindeki delikler açılıyor

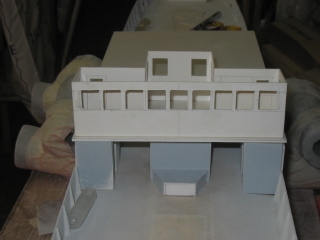

Kaptan köşkü ön parçası yapıldı

Arka taraflarıda yapılıyor

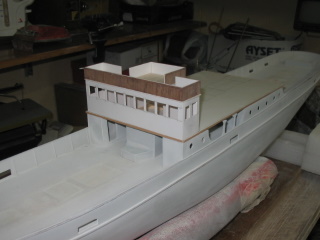

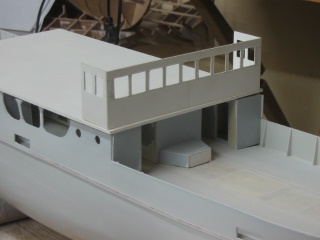

Kaptan köşkü bitti

Kaptan köşkü montelendi

Kaptan köşkü yerine alıştırılıyor

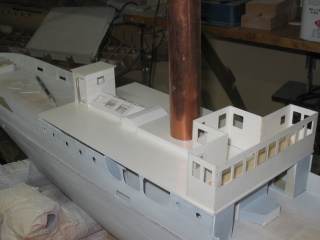

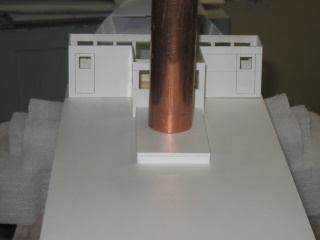

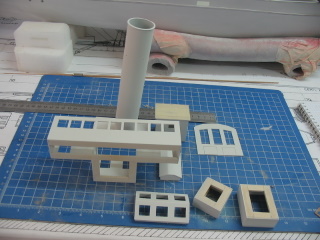

Baca ve kaidesi yapıldı

Işıklık ve havalandırma parçaları yapıldı

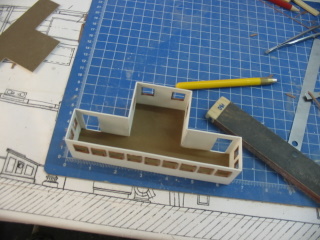

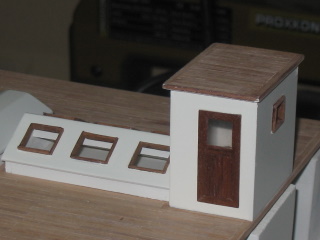

Telsiz odası yapılıyor

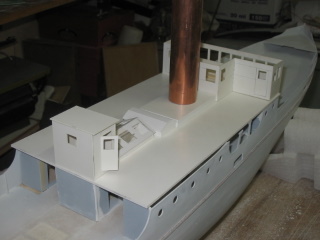

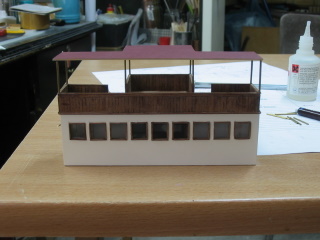

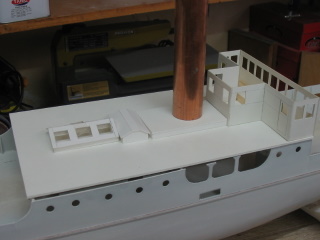

Üst güverte binaları yapıldı

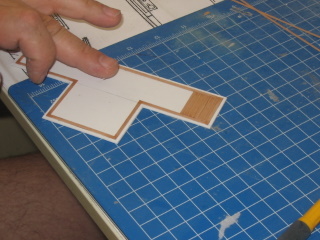

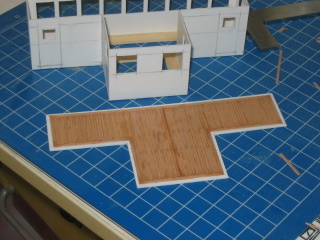

Üst güverte kaplama işlemine hazırlık

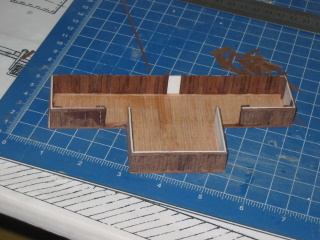

Kaptan köşkü tavan kaplaması

kaplama işlemi bitti

Kaplanan parça kontrol ediliyor

Kaplamaların üstü maskelendi.

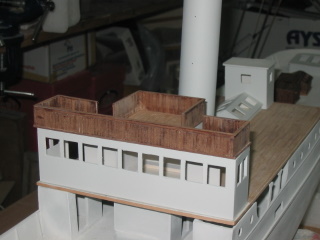

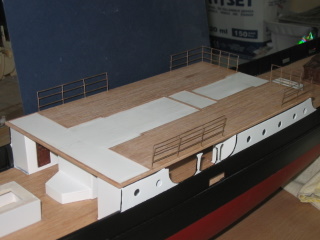

Üst küpeşteler yapılıyor

Küpeşte kenarları kaplandı

Üst güverte kenarları çevrildi

Kaplamalara başlandı

Kaplaması biten bölüm üzerine binalar koyulacak

Güverteye koyulan binalar yerlerine oturdu

Çıpa loça deliği açıldı ve uygun bir metal parça ile
yerine montelendi

Filikalar kontrol ediliyor

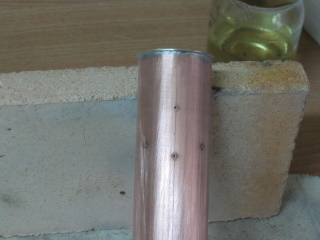

Bacaya gereken delikler açılıyor

Baca da güverteye sabitleme, istim tahliye ve düdük
borusu destek delikleri açıldı

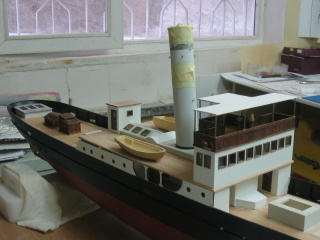

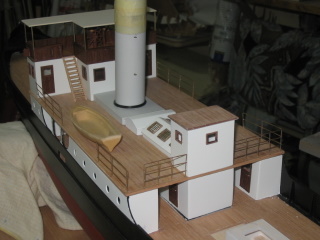

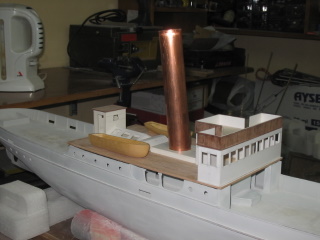

Güverte üstü binalar toplu halde

Köşk üstü parçanın yapımı bitti

Çereve ve kapı  pervazları yapılıyor

Yapımı biten parçalar

Artık boyama aşamasına geldik önce su altı boyası atılacak

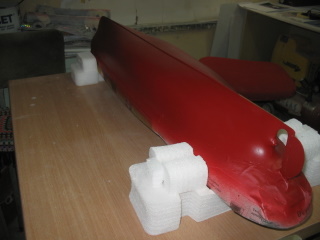

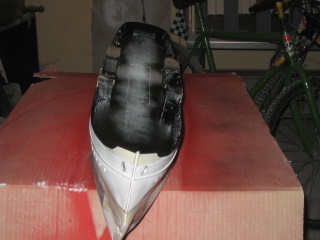

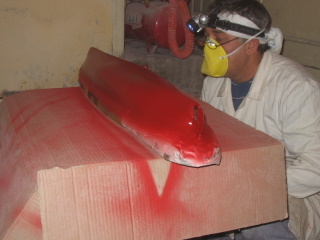

Boya atımına başlandı

Dört kat atılan boya kurumaya bırakıldı

Kuruyan boya üzerindeki maske sökülüyor

Temiz bır boya çıktı ortaya

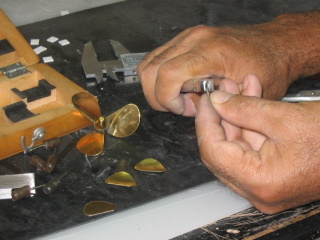

Uskur yapılıyor

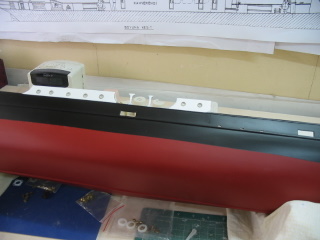

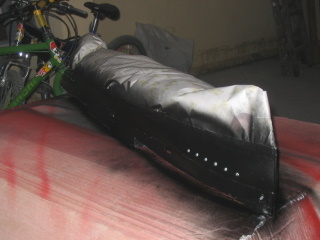

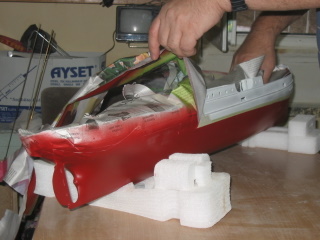

Su üstü bölüm boyanacak o nedenle maskeleniyor

Önc güverte içi boyandı

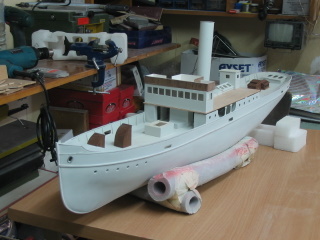

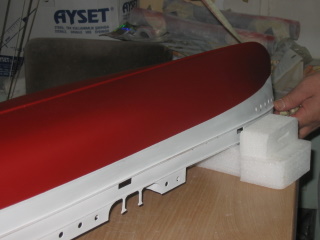

Daha sonra gövdenin tamamı boyandı

kurumaya bırakılan gövde maskesi sökülüyor

Boya güzel oldu

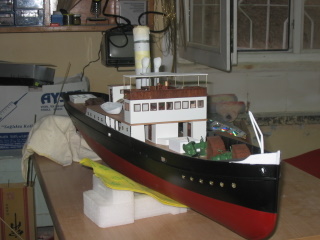

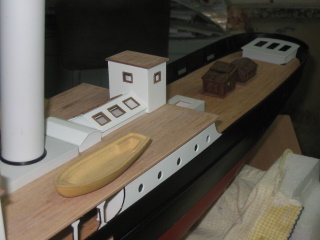

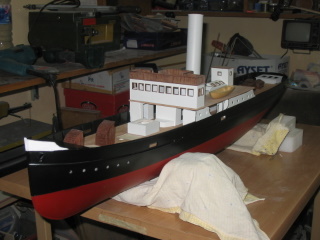

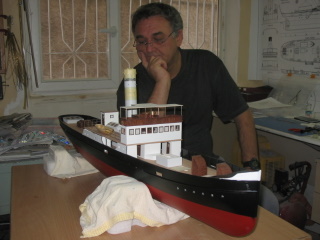

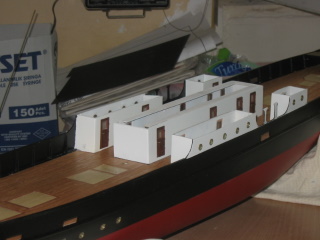

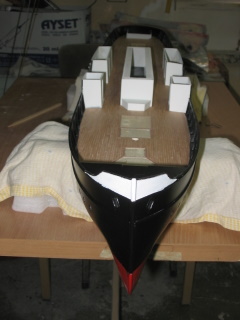

Binalar yerlerine koyuluyor

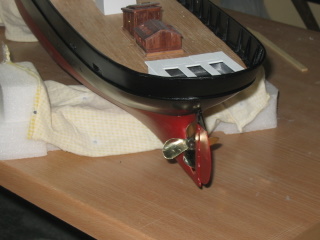

skur yerine yapıştırıldı

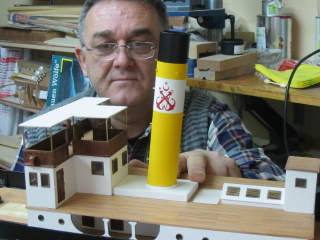

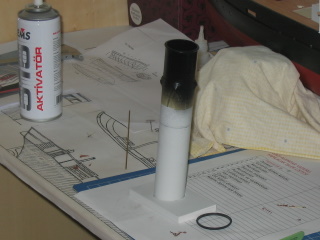

Baca seyrü sefain renklerine boyanıyor

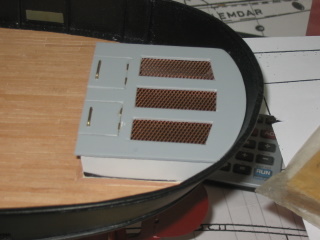

Dümen mekanizması binası ızgarası ve kapakları yapıldı

Köşk üstü tentsi yapıldı

Tente yerine alıştırılıyor

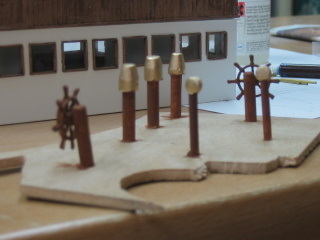

Dümen dolapları, telgraf makinesi ve pusulalar yapıldı

Telsiz odası kapı kolu ve menteşeleri yapıldı

Tüm kapılara kolları takıldı

Merdivenler yapıldı

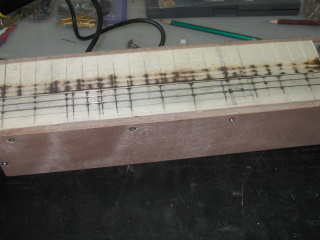

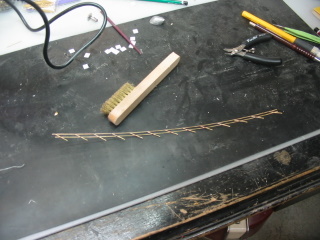

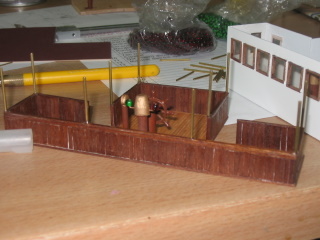

Puntel ve vardevelalar yapılıyor

Yapımı biten punteller

Punteller yerlerine alıştırıldıyor

Gün sonunda yaptıklarına bakınca insanın
yorgunluğuna değiyor

Irgatlar yerinden çıkarıldı sıralarını bekliyorlar

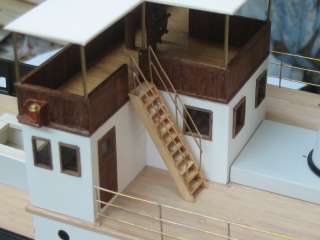

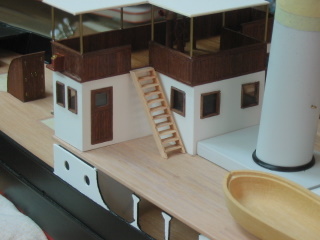

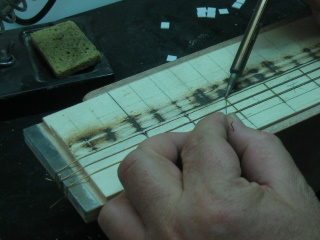

Merdivenlere trabzanları yapılıyor

Yapımı biten trabzanların temizliği yapılıyor

Trabzanlar yerlerine yapıştırılıyor

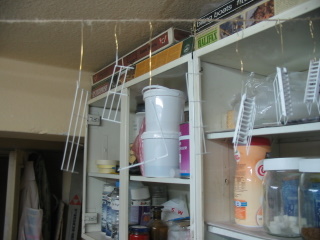

Hazırlanan merdivenler

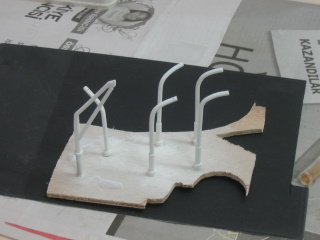

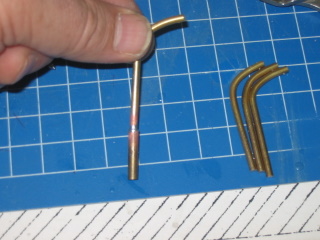

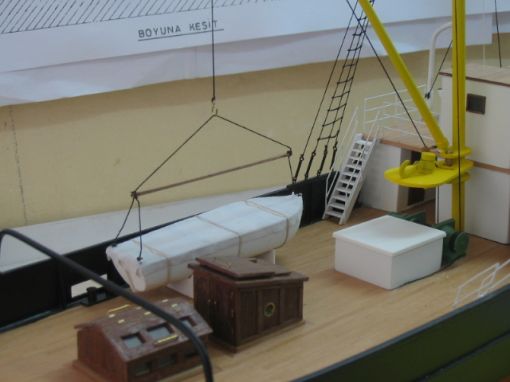

Filikalar için yapılan mataforalar

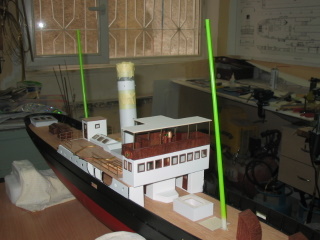

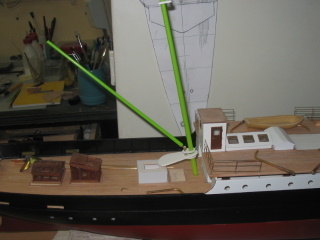

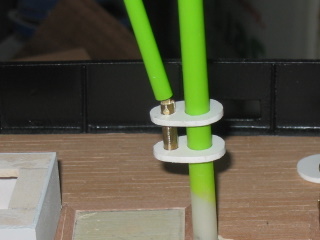

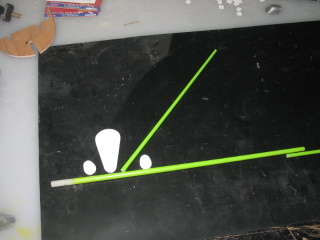

Geminı yapılıyorin direkleri ve bomlar

Direkler kontrol ediliyor

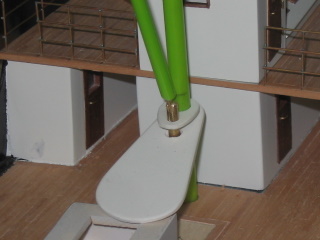

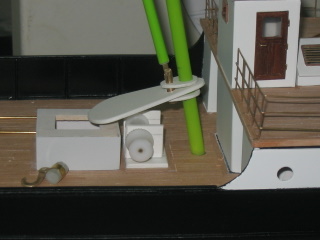

Çeki kancasına hazırlanan parça

Ön direk ve bomu

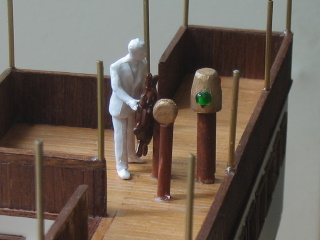

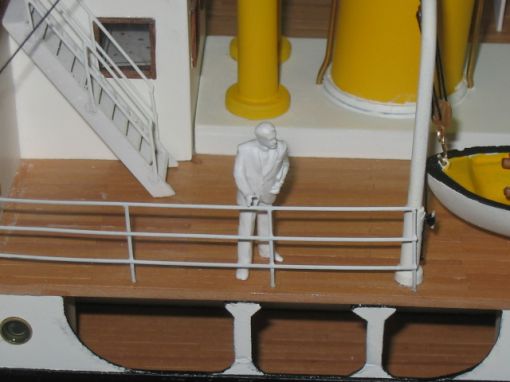

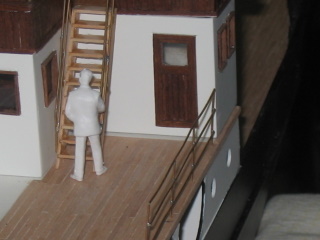

Ölçeğin uygunluğunu ölçekli bir adamla ölçülüyor

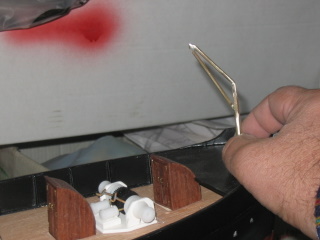

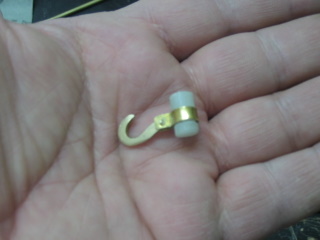

Çeki kancası yapıldı

Çeki kancası yerine montelendi

Irgatların yapımına başlandı

Ön vinç ırgatı

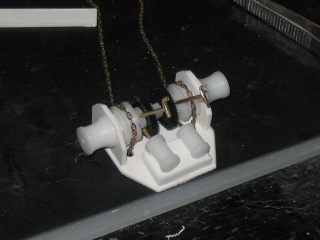

Zincir ırgatı

Irgatlar yerlerine koyuldu

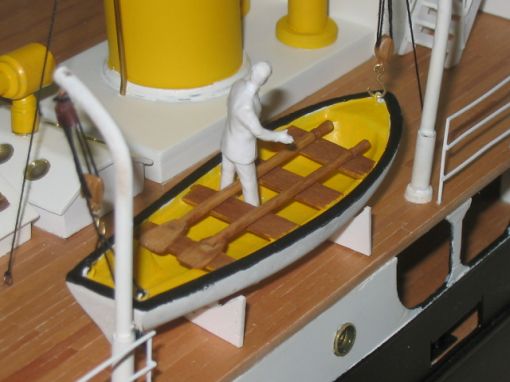

Filikalar Polyesterden döküldü

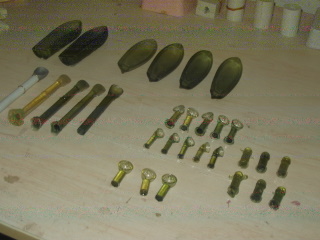

lika, manika ve pusula dolapları döküldü

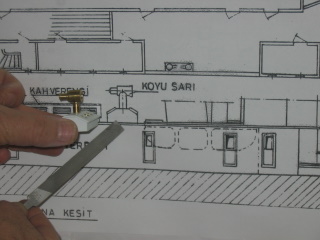

Çizim kontrol ediliyor

Güverte binası ışılandırma ve havalandırma binası

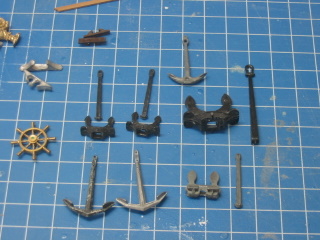

Dümen dolapları ve çıpalar

Çıpa vinci yaplıyor

Yapımı biten vinç (pirinçten imal edildi.

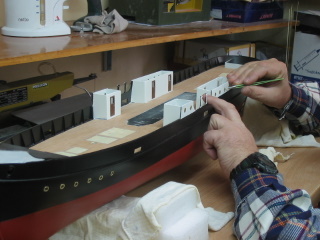

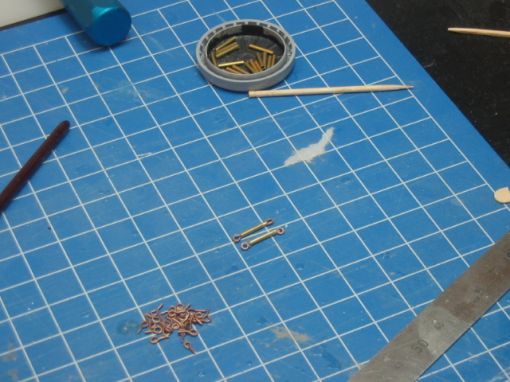

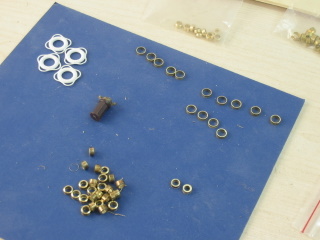

Lumboz camları kesildi

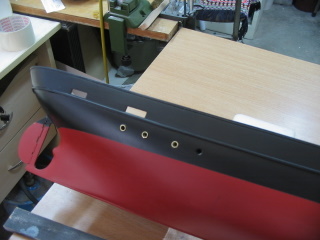

Lumboz camları yerlerine monteleniyor

Montaja devam

Lumbozlardan görünüm

Babalar yerlırldıerine yapışt

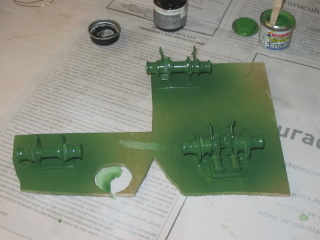

Irgatlar ve diğer parçalar boyanıyor

Boyanan ırhatlar

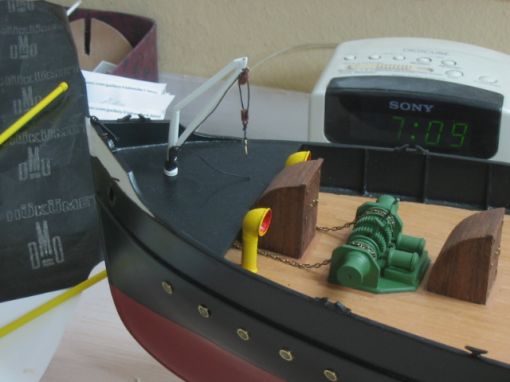

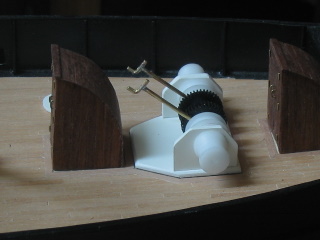

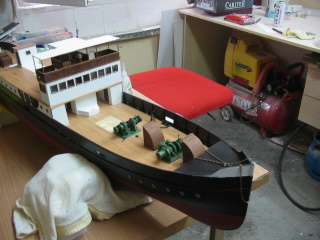

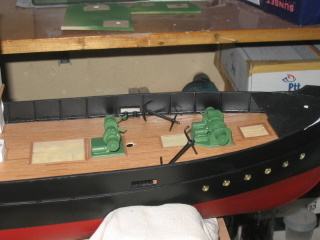

Irgatlar yerlerine yapıştırıldı

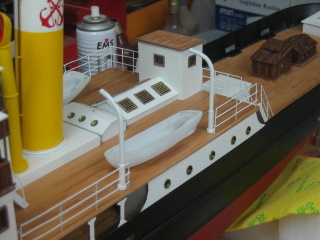

Mataforalar ve çıpa vinci de boyandı

Boyanan punteller kurumaya bıraklıdı

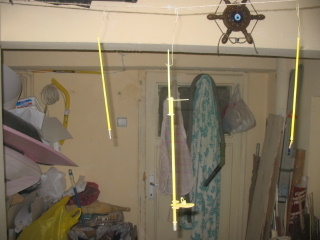

Direkler boyandı

Baca ve manikalar boyandı

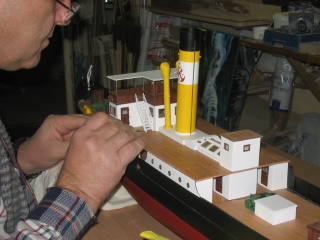

Baca yerine montelendi ve seyrü sefain arması yerine
yapıştırıldı

Ana manikalar

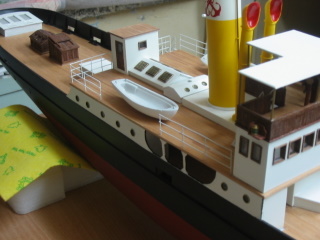

Baş bölümden görünüm

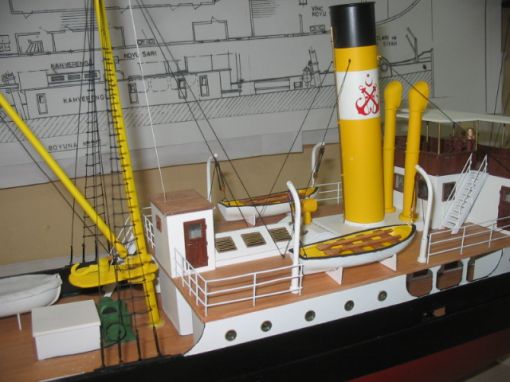

İp donamı yapılmaya başlandı

 Bu kahraman ve Gazi Alemdar gemisinin Tüm mürettebatının mekanı cennet olsun.
