| PUNTEL ALETİ YAPIMI |
Bir geminin olmazlarından biri insanları koruması için yapılan kenarlıklardır bunlar yekpare olabileceği gibi daha ince metallerdn yapılanları da vardır. Planda belirtilen şekilde yapılması gereken hangisi ise o yapılacaktır. Yekpare olanı için sorun olmasa da tellerden olanları modelciyi çok yoracaktır. Bu alet modelciye büyük kolaylık sağlayacaktır. Kullanılacak Malzemeler 1- Muhtelif kontraplak |
 |

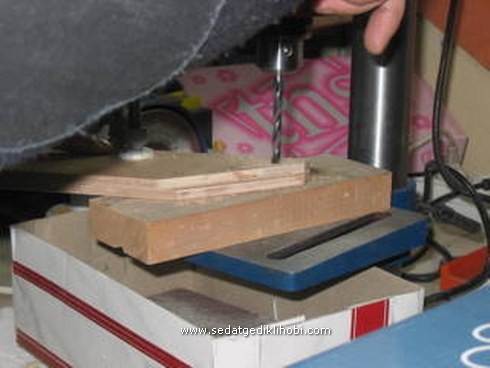

| İlk iş ahşap malzemeyi kesip gitar tel aparatının içinden geçebileceği kanallar açılıyor |
 |

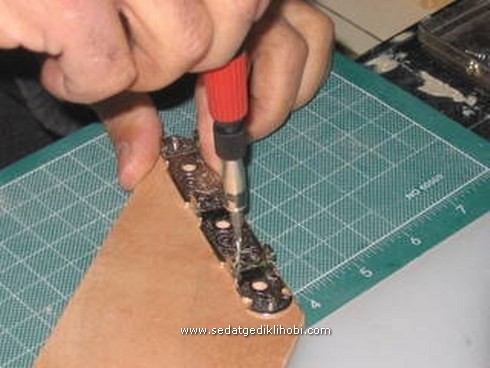

| Deliği açılan bölüme tel aparatı vidalanıyor |
 |

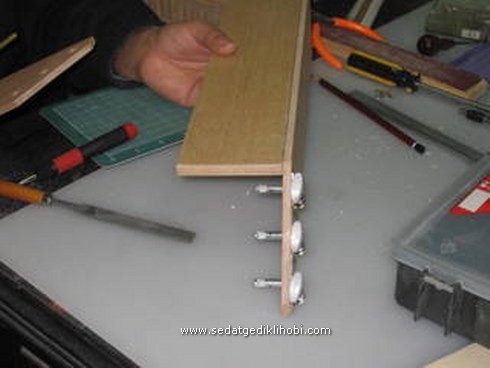

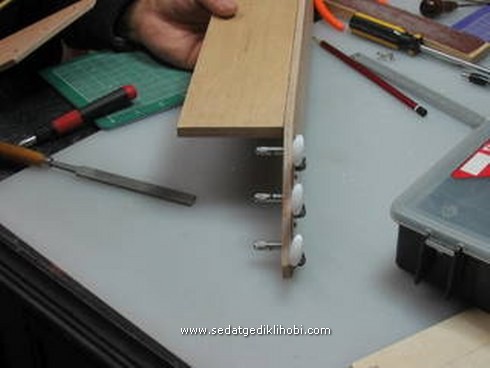

| Vidalanan ve uçları takılan ilk bölüm hazır. |
 |
| Çalışıp çalışmadığı kontrol ediliyor |
 |

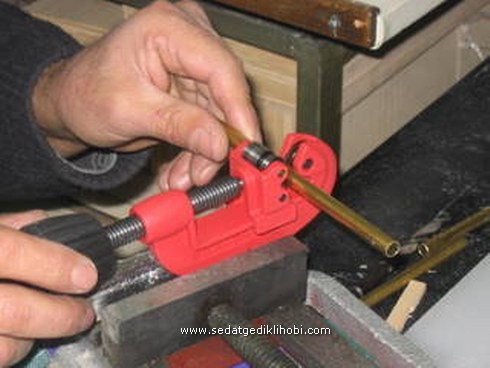

| Pirinç boru istenen boyda boru kesme aparatı ile kesiliyor. Bu sayede ezilme olmuyor |
 |

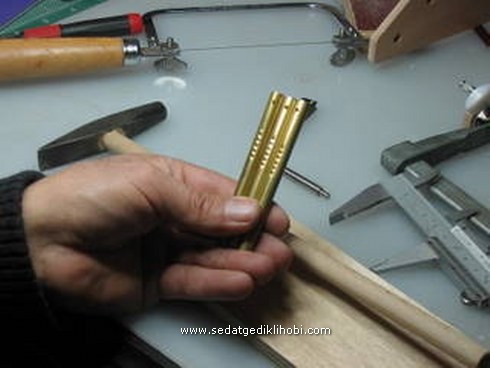

| Kesilen borular üzerine delikler açılıyor bu deliklere gerilecek teller takılacak. |
 |

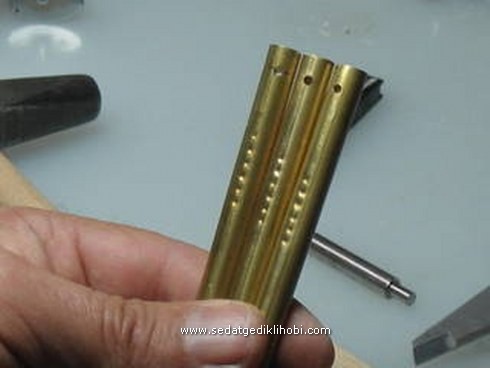

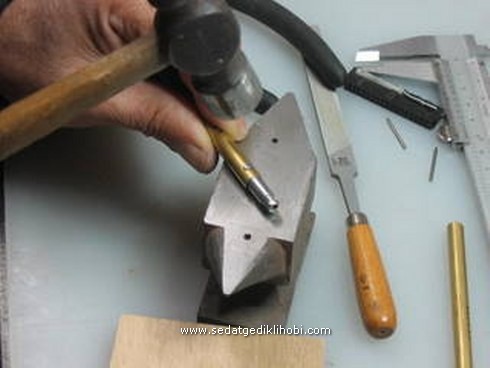

| Delikleri açılacak borular nokta işaretlernmiş delinmeye hazır |
 |

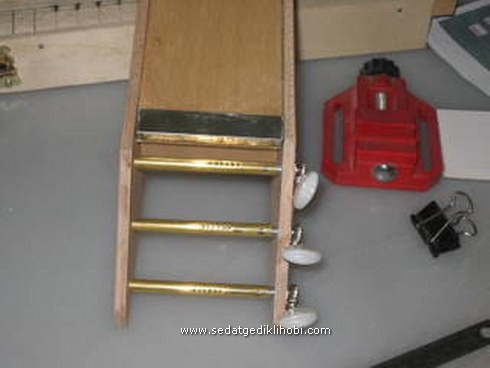

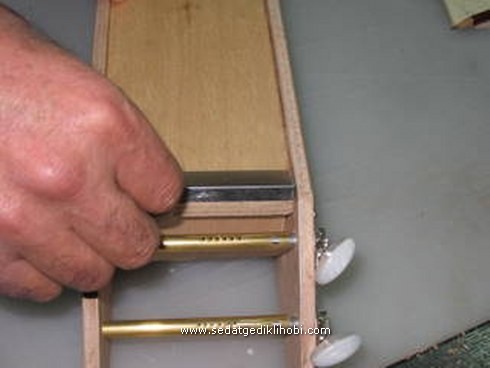

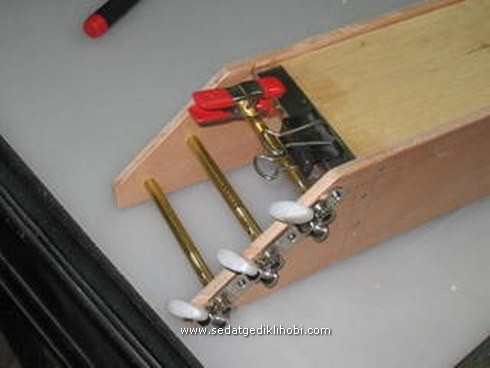

| Germe aletine sabitlenmesi |
 |

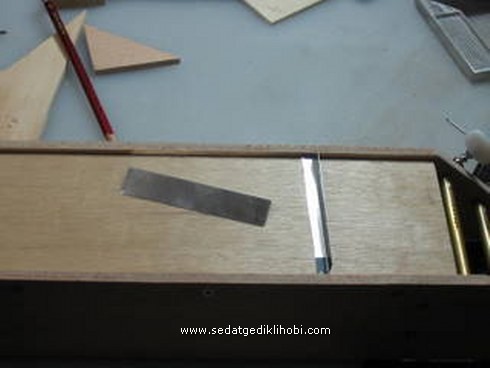

| Aparatın kenarlarının zarar görmemesi için takılacak metal plakalar ( Bu plakalar eski bilgisayar disketlerinden çıkan parçalardır) |
 |
| Koruyucu parçalar yapıştırılıyor |
 |

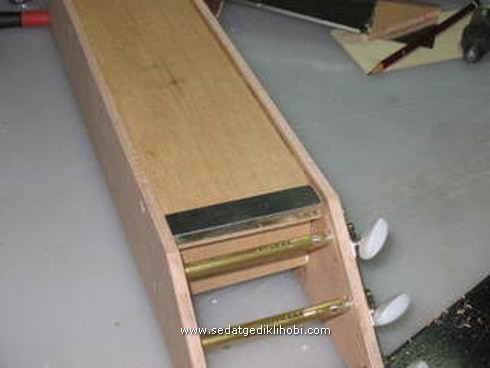

| Koruyucusu yapıştırılan bölüm |
 |

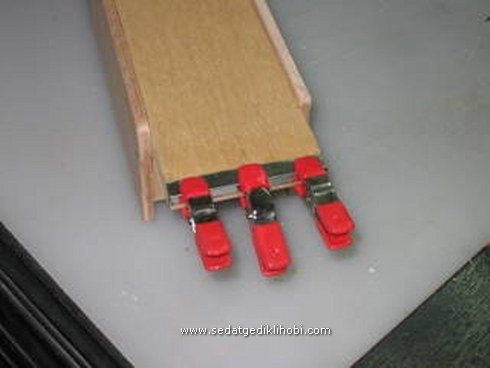

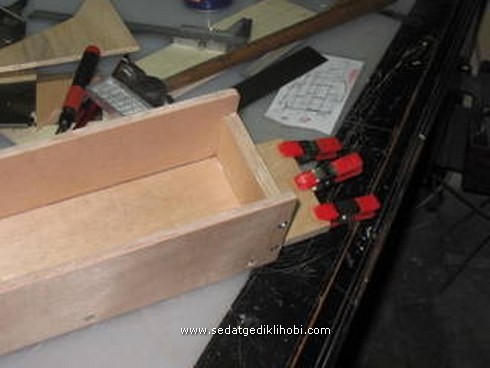

| İyice yapışması için madallarla sıkıştırılıyor |
 |
| Diğer taraf yapıştırılıyor |
 |

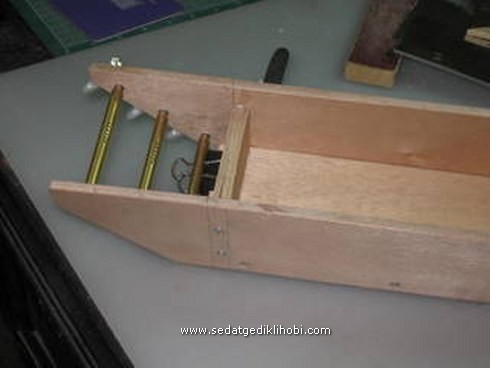

| Alttan görünüm |
 |
| Alttan görünüm |
 |

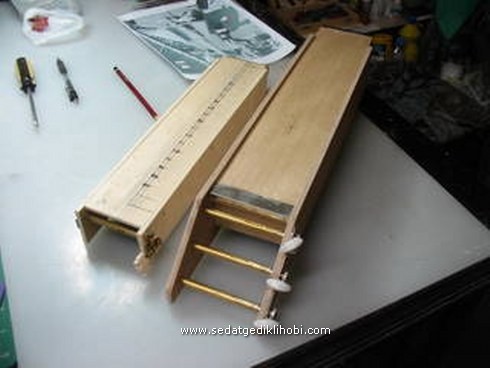

| Yapımı biten iki değişik alet |
 |

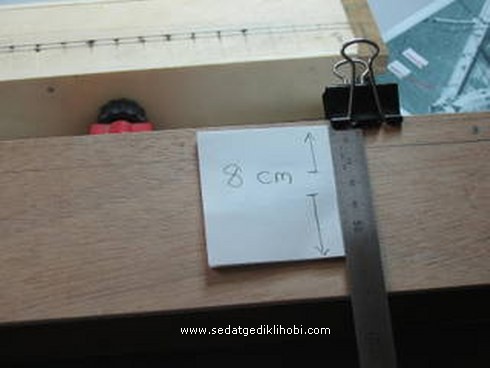

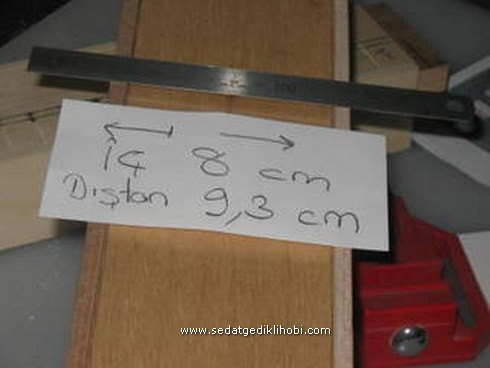

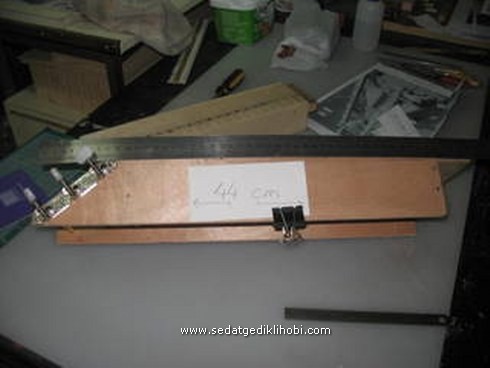

| Ölçüler |
 |
| Ölçüler |
 |
| Ölçüler |
 |
| Ölçüler |
 |
| Görünüm |
 |
| Ölçüler |
 |
| Ölçüler |
